Kako izračunati potrebnu snagu za pužni transporter?

Bok tamo! Kao dobavljačPužni transporter, često me pitaju kako izračunati snagu potrebnu za pužni transporter. To je ključan aspekt, budući da točan izračun snage osigurava da transportna traka radi učinkovito i da neće pregorjeti ili biti slabija. Pa, zaronimo u to!

Razumijevanje osnova pužnog transportera

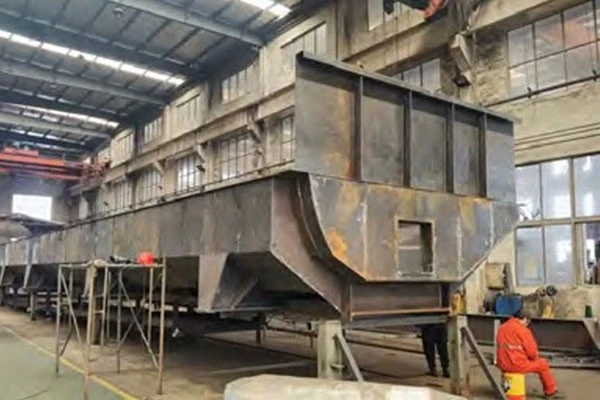

Prije svega, idemo brzo proći kroz ono što je pužni transporter. To je jednostavan, ali učinkovit stroj koji koristi rotirajući spiralni vijčani nož, koji se naziva svrdlo, za pomicanje materijala. Koriste se u mnoštvu industrija, od poljoprivrede do prerade hrane, pa čak i u strojevima za papir. Možete provjeriti našeSlagač za papirni materijaliStruktura strojeva za guljenjestranice kako biste vidjeli kako se pužni transporteri uklapaju u širu sliku ovih industrija.

Čimbenici koji utječu na zahtjeve za napajanjem

Postoji nekoliko čimbenika koji igraju ulogu u određivanju snage potrebne za pužni transporter. Razdvojimo ih jednu po jednu.

Svojstva materijala

Vrsta materijala koji se prenosi veliki je faktor. Različiti materijali imaju različite gustoće, tečljivost i abrazivnost. Na primjer, transport pijeska razlikovat će se od transporta brašna. Pijesak je gušći i abrazivniji, što znači da će mu trebati više snage za kretanje. Morate znati nasipnu gustoću materijala (u kg/m³ ili lb/ft³). Ovo je masa materijala po jedinici volumena kada je u rastresitom, nekompaktnom stanju.

Dimenzije pokretne trake

Duljina i promjer pužnog transportera također su važni. Dulji transporter će trebati više snage za pomicanje materijala cijelom dužinom. Slično tome, transporter većeg promjera može premjestiti više materijala odjednom, ali također zahtijeva više snage za okretanje puža. Korak vijka, koji je udaljenost između susjednih navoja, također utječe na zahtjeve za snagom. Veći korak može brže pomicati materijal, ali može trebati više snage za pokretanje i održavanje rotacije.

Nagib pokretne trake

Ako je pokretna traka nagnuta, gravitacija dolazi u obzir. Nagnuti transporter mora raditi protiv gravitacije kako bi pomaknuo materijal prema gore. Što je nagib strmiji, potrebna je veća snaga. Za vodoravne transportere, gravitacija ne utječe izravno na snagu potrebnu za kretanje naprijed, ali ipak može utjecati na način na koji materijal teče unutar transportera.

Brzina pokretne trake

Brzina kojom se vijak okreće još je jedan važan faktor. Veća brzina može premjestiti više materijala u određenom vremenu, ali također povećava potrošnju energije. Morate pronaći pravu ravnotežu između brzine i snage kako biste postigli željenu propusnost.

Proces proračuna snage

Sada kada znamo faktore, pogledajmo kako izračunati snagu. Postoji nekoliko različitih metoda, ali ja ću proći kroz pojednostavljeni pristup koji dobro funkcionira za većinu uobičajenih aplikacija.

Korak 1: Odredite protok materijala

Prvo morate odrediti koliko materijala želite prenijeti po jedinici vremena. To se obično mjeri u tonama na sat (t/h) ili kubnim metrima na sat (m³/h). To možete izračunati na temelju svojih proizvodnih zahtjeva. Na primjer, ako imate tvornicu papira i trebate premjestiti određenu količinu celuloze iz jednog procesa u drugi, znat ćete potreban protok.

Korak 2: Izračunajte otpor trenja

Otpor trenja je sila koja se suprotstavlja gibanju materijala duž transportera. Ovisi o svojstvima materijala, dimenzijama transportera i brzini. Postoje neke empirijske formule za procjenu otpora trenja. Jedna uobičajena formula je:

$F_f = K \times Q \times L$

gdje je $F_f$ sila trenja (u N), $K$ je koeficijent trenja koji ovisi o materijalu i dizajnu transportera, $Q$ je protok materijala (u t/h), a $L$ je duljina transportera (u m).

Koeficijent trenja $K$ može jako varirati. Na primjer, za glatki materijal koji slobodno teče u dobro dizajniranoj transportnoj traci, $K$ može biti oko 0,1 - 0,2. Za ljepljive ili abrazivne materijale može biti puno više, recimo 0,5 ili više.

Korak 3: Uzmite u obzir nagib

Ako je pokretna traka nagnuta, trebate dodati silu potrebnu za podizanje materijala protiv gravitacije. Sila uslijed nagiba dana je sa:

$F_g = Q \times g \times L \times \sin\theta$

gdje je $F_g$ gravitacijska sila (u N), $g$ je ubrzanje gravitacije (9,81 m/s²), $L$ je duljina pokretne trake (u m), a $\theta$ je kut nagiba (u stupnjevima).

Korak 4: Izračunajte ukupnu silu

Ukupna sila potrebna za pomicanje materijala zbroj je sile trenja i gravitacijske sile (ako postoji):

$F_{ukupno} = F_f+F_g$

Korak 5: Izračunajte snagu

Konačno, snagu možete izračunati pomoću formule:

$P=\frac{F_{ukupno}\times v}{1000}$

gdje je $P$ snaga (u kW), $F_{total}$ je ukupna sila (u N), a $v$ je linearna brzina materijala (u m/s). Linearna brzina može se izračunati iz brzine i nagiba vijka.

Primjer izračuna

Recimo da imamo horizontalni pužni transporter sa sljedećim parametrima:

• Materijal: Zrna nasipne gustoće 700 kg/m³
• Protok: 10 t/h
• Dužina transportera: 10 m
• Promjer transportera: 0,5 m
• Brzina puža: 30 o/min
• Koeficijent trenja $K$: 0,15

Prvo pretvorite protok u kg/s:

$Q=\frac{10\times1000}{3600}\približno 2,78$ kg/s

Sila trenja:

$F_f = K \times Q \times L=0,15\times2,78\times10 = 4,17$ N

Linearna brzina materijala može se procijeniti na temelju brzine puža. Za vijak s korakom od 0,5 m i brzinom od 30 okretaja u minuti, linearna brzina $v$ je:

$v=\frac{30}{60}\times0.5 = 0.25$ m/s

Potrebna snaga:

$P=\frac{F_f\times v}{1000}=\frac{4,17\times0,25}{1000}=0,0010425$ kW ili 1,04 W

Ovo je vrlo pojednostavljen primjer, au primjenama u stvarnom svijetu postoje i drugi čimbenici koje treba uzeti u obzir, kao što su gubici snage u pogonskom sustavu, zahtjevi za početnim okretnim momentom i svaki dodatni otpor zbog priključaka ili zavoja na transporteru.

Zaključak

Izračun potrebne snage za pužni transporter je složen, ali važan zadatak. Razumijevanjem čimbenika koji utječu na zahtjeve za napajanjem i praćenjem sustavnog procesa izračuna, možete osigurati da je vaš transporter odgovarajuće veličine i da radi učinkovito.

Ako ste na tržištu za pužni transporter ili vam je potrebna pomoć s izračunima snage za vašu specifičnu primjenu, nemojte se ustručavati kontaktirati. Ovdje smo da vam pomognemo u pronalaženju pravog rješenja za vaše potrebe. Bilo da se bavite papirnom industrijom, poljoprivredom ili bilo kojim drugim područjem koje koristi pužne transportere, imamo stručnost i proizvode koji će zadovoljiti vaše zahtjeve. Kontaktirajte nas danas kako biste započeli postupak nabave i pokrenuli svoj projekt!

Reference

• "Priručnik za pužne transportere" - Opsežan vodič o dizajnu i radu pužnih transportera.
• Industrijski standardi i smjernice za transportne sustave, poput onih koje su objavila relevantna inženjerska udruženja.
